这种传感器也用于检测前照灯、尾灯、制动灯、牌照灯的灯丝状况，它可以检测出灯泡全部点亮时的电流与1个灯灯丝断开时的电流变化量，然后，将断丝信息通过报警灯点亮方式向驾驶员报警，该报警系统电路如图1所示。

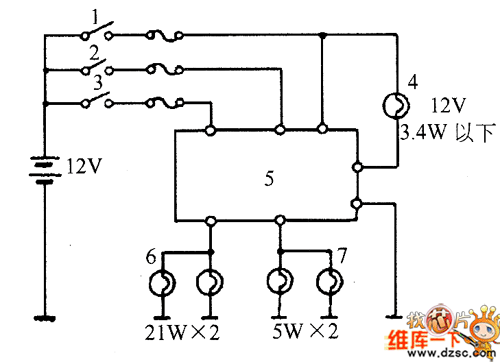

　　图1 制动灯与尾灯的断丝检测系统电路

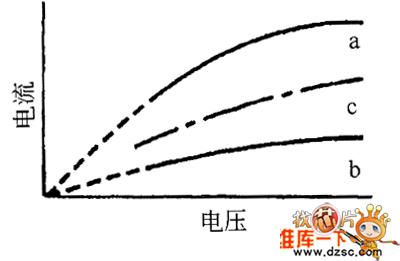

　　集成电路式（IC）断丝检测传感器是利用IC比较器进行检测，它的特性可用图2说明，在图中c设定在灯全亮时的电流特性a与1个灯断丝电流特性b的变化范围之间，由此可以检测出灯泡有无断丝。

　　图2 IC式断丝检测传感器的特性
