一、前言：
　　直流电源系统主要应用于电力系统中各类发电厂、水电站和各类变电站，用作断路器分合闸以及控制、保护和事故照明的电源。
　　系统采用PLC或工控机，进行对电池、控制母线 和馈电回路进行自动在线监测，并具有遥测、遥信、遥控和遥调功能，通过RS-232/RS-485接口通讯，接 受控制并上传信息。系统采用触摸屏或者大屏幕汉显液晶与用户接口，可显示直流系统的当前运行状态， 系统运行异常信息自动显示和报警。操作简单方便。系统一般采用双电源输入，自动备用和投切。
　　二、系统主要由以下部分组成：
　　交流配电、充电模块、直流馈电系统、配电监控模块（模拟量和开关信号量） 、监控模块（系统的智能管理，实现与触摸屏的通讯和后台机的远程监控，完成四遥功能）、触摸屏（人机 会话接口）、绝缘检测仪（系统母线和支路的绝缘监测）、蓄电池、电池检测仪。

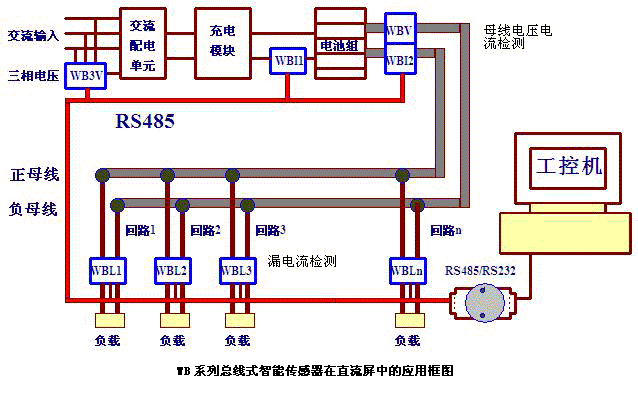

　　系统检测传感器目前有两种方案，一种是模拟量输出（一般是频率输出、跟踪电压输出等）上位机通过PLC实现数据采集与控制、和主控机房通信。本方案基于传统微机直流屏的监测要求，系统结构比较固定，屏内布线安装较复杂，总成本较高，得到普遍应用。
　　2002年以来，维博公司率先针对微机直流屏推出了总线式（RS485输出）传感器，特别是总线式直流漏电流传感器，通过RS485直接与工控机通信。从系统上简化了设计、大幅降低了成本、极大提高了可靠性，得到一批生产设计能力强大的直流屏厂商的青睐，开始大批量配套。
　　三、系统基本“四遥”功能概述
　　1.遥测项目：
　　两路交流输入三相电压、电流； 直流输电压、电流
　　蓄电池组电压、电流、容量； 系统运行历史记录
　　2.遥信项目：
　　交流电源故障（过压、欠压、缺相、失压、直流母线过压、欠压）
　　直流母线过压、欠压模块故障； 蓄电池组开关脱扣（或熔断器熔断）；历史故障记录
　　3.遥控项目：
　　系统开机、关机；各充电模块开机、关机
　　均充/浮充电压设置、状态转换；蓄电池充电电流设置
　　输入、输出报警设置
　　4.遥调项目：
　　均充电压、浮充电压、控母电压。
