（1）标准波形特点

　　负温度系数（NTC）热敏电阻，当温度上升时电阻值和电压值均下降，温度下降时电阻值和电压值均增加。图为温度传感器标准波形。

　　（2）波形测试方法

　　用跨接线或探针连接到传感器连接器信号端子上，另一测量线搭铁。打开点火开关，发动机不运转，测量传感器输出的信号电压。起动发动机，然后在暖机过程中观察电压下降情况，也可 图2氧传感器输出的观察其电阻值的变化情况，但传感器接线必须断开。

　　（3）故障分析

　　水温传感器波形不正常的原因，可能是：散热器过热；冷却水位不足；水箱或水管漏水；传感器电源电压不是5V；电脑输出电压不正常，接地不良。

　　迸气温度传感器波形不正常的原因，可能是：空气滤清器堵塞；参考电压或电阻与温度不相对应；连接线路松动；传感器电源电压不是5V；电脑输出电压不正常，接地不良。

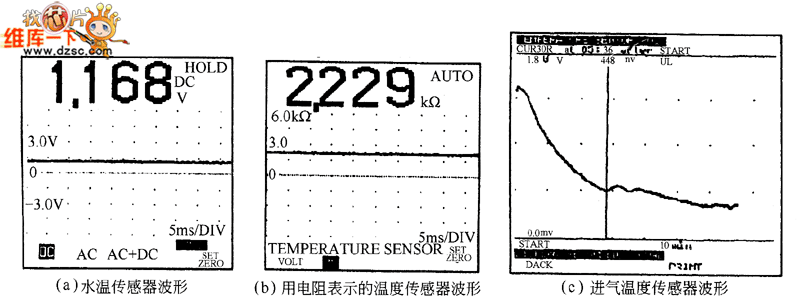

　　图 温度传感器标准波形
