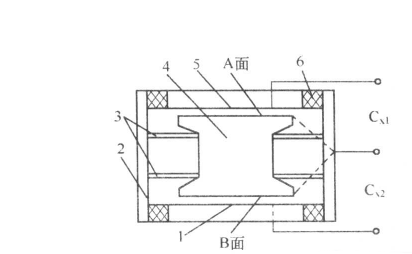

电容式加速度传感器称重系统的原理结构如图所示。质量块4由两根簧片3支撑置于壳体2内．弹簧较硬使系统的固有频率较高，因此构成惯性式加速度计的工作状态。
　　　　　　　　　　
　　当测量垂直方向上的直线加速度时，传感器完体固定在被测振功体入振动体的振动位壳体相对质量块运动，因而与壳体2固定在—起的两固定极板1、5相对质量块4运动，致使上固定极板5与质量块4的A面(磨平抛光)组成的电容乙以及下固定极板1与质量块4的u而(磨平抛光)组成的电容乙随之改变，一个增大，一个减小，它们的差值正比于被测加速度，固定极板靠绝缘体6与壳体绝缘。这种传感器精度较高，频响范围宽，量程大，可以测很高的加速度。
