拉绳位移传感器的基本原理和应用特点
来源:赛斯维传感器网 发表于 2014/4/1

  一、产品概述:

  拉绳位移传感器又称拉绳传感器、拉绳传感器、拉绳电子尺、拉绳编码器。拉绳位移传感器是直线位移传感器在结构上的精巧构成,充分结合了角度传感器和直线位移传感器的优点,成为一款结构紧凑、测量行程长、安装空间尺寸小、具有测量精度高(最高精度可达到±0.01%),可靠性好,防护等级高(可达IP68),寿命长,维护少,优良传感器等。安装使用方便,可以适合危险场合应用,适用于慢速及中等加速度位移的测量,比如结构测试(室内),汽车机械结构测试或液压缸检测。适用于慢速及中等加速度的实验室位移的测量,无不良的外界环境等。该系列产品具有很大的选择空间,满足大行程、高精度各种信号需求,为广大客户所采用。

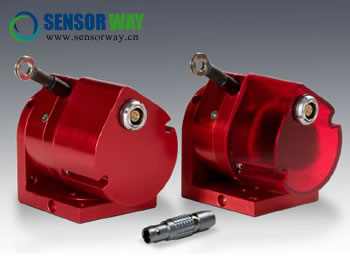

MT2A拉绳位移传感器(本网站产品资料)


  二、信号输出方式

  拉绳位移传感器的信号输出方式分为数字信号输出和模拟信号输出, 数字输出型可以选择量旋转编码器、绝对值编码器等,输出信号为方波ABZ信号或格雷码信号,行程最大可以做到80米,线性精度最大0.01%,分辨力根据配置不同最大可以达到0.001毫米/脉冲。
模拟输出型可以选择精密电位器、霍尔编码器、绝对值编码器等,输出信号可以为4-20毫安、0-5伏、0-10伏、串行SSI和电阻信号等,最大行程可以达到12500毫米,使用环境最大可以达到IP65的防护等级,-45℃~+105℃宽温度环境下都能使用。

  三、工作原理和常用参数:

  拉绳式位移传感器的功能是把机械运动转换成可以计量,记录或传送的电信号。SpaceAge Control拉绳位移传感器由可拉伸的不锈钢绳绕在一个有螺纹的轮毂上,此轮毂与一个精密旋转感应器连接在一起,感应器可以是增量编码器,绝对(独立)编码器,混合或导电塑料旋转电位计,同步器或解析器。

  操作上,拉绳式位移传感器安装在固定位置上,拉绳缚在移动物体上。拉绳直线运动和移动物体运动轴线对准。运动发生时,拉绳伸展和收缩。一个内部弹簧保证拉绳的张紧度不变。带螺纹的轮毂带动精密旋转感应器旋转,输出一个与拉绳移动距离成比例的电信号。CPS拉绳位移传感器将机械位移量转换成可计量的、成线性比例的电信号。被测物体产生位移时,拉动与其相连接的钢绳,钢绳带动传感器传动机构和传感元件同步转动;当位移反向移动时,传感器内部的弹簧回旋装置将自动收回绳索,并在绳索伸收过程中保持其张力不变,从而输出一个与绳索移动量成正比例的电信号。测量输出信号可以得出运动物体的位移、方向或速率。以及常用参数有测量行程、输出信号模式、线性度、重复性、分辨率、线径规格、出线口拉力、最大往返速度、重量、输入电阻值、功率、工作电压、工作温度、震动、防护等级等。

  四、拉绳位移传感器应用及使用安装注意事项

  拉绳位移传感器特别适合直线导轨系统,液压气缸系统、试验机、伸缩系统,仓储位置定位,压力机械,造纸机械,纺织机械,金属板材机械,包装机械,印刷机械,水平控制仪,建筑机械等相关尺寸测量和位置控制,特别适合电液伺服液压万能试验机的控制。完全可以替代光栅尺,其它应用场合可以定制,完全可以实现低成本的高精度测量等。拉线位移传感器有效测量行程:移动部件实际参与的最大行程,输出信号方式:数字量、模拟量等:供电电压:给传感器供电电源电压。移动部件测量基本要求:测量精确等级,分辨率大小。拉线位移传感器工作环境:温度、湿度、灰尘、其他物影响等。拉线速度:移动部件的位移速度,往复可能不一致。使用频率:移动部件,每天往复循环次数。拉头安装时预拉空间:即拉头安装好后移动部件在初始位置时拉头和传感器之间距离。选择拉线位移传感器量程时要考虑预拉空间,若预拉距离大,可以考虑在传感器外加延长线,这样选型时可以减小拉线位移传感器的量程节省很大费用,拉线位移传感器配置等级,这于使用设备的要求等级及计划的费用有关系。

  五.产品推荐

  拉绳位移传感器分为数字输出型和模拟输出型两个产品类。数字输出型可以选择增量旋转编码器、绝对值编码器等,输出信号为方波ABZ信号或格雷码信号,行程最大可以做到80m,线性精度最大0.05%,分辨力根据配置不同最大可以达到0.003mm/脉冲。模拟输出型可以选择精密电位器、霍尔编码器、绝对值编码器等,输出信号可以为4-20mA、0-5V、1-5V、0-10V、串行SSI和电阻信号等,最大行程可以达到60米,使用环境最大可以达到IP65的防护等级,-45℃~+105℃的宽温度环境下使用。拉绳位移传感器特别适合直线导轨系统,液压气缸系统、伸缩系统,仓储位置定位,压力机械,造纸机械,纺织机械,金属板材机械,包装

  机械,印刷机械,水平控制仪,建筑机械等相关尺寸测量和位置控制。在试验机行业屏显、数显系统上应用也较为广泛,其它应用场合可以定制拉绳式位移传感器。特别适合直线导轨系统,液压气缸系统、试验机、伸缩系统,仓储位置定位,压力机械,造纸机械,纺织机械,金属板材机械,包装机械,印刷机械,水平控制仪,建筑机械等相关尺寸测量和位置控制,特别适合电液伺服液压万能试验机的控制。完全可以替代光栅尺、电子尺,其它应用场合可以定制,完全可以实现低成本的高精度测量。

  产品用途:

  1.伺服液压缸活塞位置和反馈

  2.伺服汽缸活塞位置和反馈


  3.研磨机械位置预测和反馈

  4.锻造锻压机床位置预置和反馈


  5.其它机械如龙门机床位置预置和反馈

  6.掘进机、盾构机、煤矿机械油缸位置预置和反馈 7.工程提升机械油缸位置预置和反馈

  8.轧钢机等钢厂机械油缸位置预置和反馈

  9.吹瓶机油缸位置预置和反馈

  10.注塑机械油缸位置预置和反馈

  11.铁路、桥梁的调节

  12.水位的检测、水闸的控制

  13.木材机械位置预置和反馈

  14.油罐液位的预置和反馈


  15.化工容器液位的预置和反馈

  16.饮用水和污水处理系统


  转载请注明来源:赛斯维传感器网(www.sensorway.cn
