介绍

　　典型的应用例子是：

　　●  指示车辆、帆船或飞机的倾斜和翻转状态
　　●  监控悬臂角度
　　●  测量距离和高度
　　●  钻井过程中，测量钻孔角度
　　●  平台和天线稳定性
　　●  罗盘校正
　　●  高速摆式列车的控制
　　●  武器安全系统

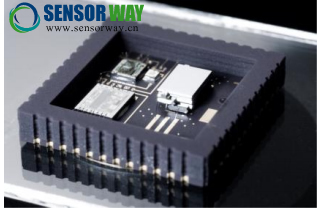

　　图一：Colibrys 产品剖视图

　　Colibrys MEMS 加速度传感器

　　Colibrys 的倾角和倾斜传感器是一种 MEMS 电容式加速度传感器，它由一块微机械加工的体硅元件，一个低功耗  ASIC  专用信号处理器，一个用于存储补偿值的微控制器，和一个温度传感器组成。

　　倾角测量是准静态测量，通常要求具有低带宽的±1g 或±2g 加速度传感器。MS9001 和 MS9002 产品是整个 Colibrys  产品系列中最好的倾斜传感器。它是通过一个低电流消耗（<0.5 毫安在 5V）的电源电压（2.5V 与 5.5V 之间）来运行的。当电源电压是 5V 时，满量程加速度的输出是一个在 0.5V - 4.5V 之间变化的比例模拟电压 。

　　这款传感器采用了完全独立的封装。为确保其全密封性，其器件封装在一个 48 只引脚的 LCC 陶瓷外壳内（MS8000.D），或是在一个20只引脚的 LCC 陶瓷外壳内（MS9000.D）。它们的工作温度范围是-55°C至125°C。并能承受高达 6000g的冲击而不会导致芯片性能的下降。

　　Colibrys 倾斜感应加速传感器产品有

　　- MS8002.D  　传统的倾斜感应产品
　　- MS9001.D  　专为倾斜应用设计的最新产品
　　- MS9002.D  　8.9 毫米 x8.9 毫米小封装尺寸

　　操作原理

　　这款加速度传感器是利用地球重力（1g）对于振动块的作用，把它作为输入加速度来确定倾角（图2）。

　　惯性质量块在硅片的中心，它通过弹簧支撑着检测质量块。加速度传感器输出信“Vout”是一个比率式模拟电压，并遵循以下公式：

　　
　　Vout = Bias+(Scale factor x Acceleration)

　　在这里:

　　- Bias[V]为在加速度为0g时的输出电压
　　- Scale factor[V/g] 为传感器的灵敏度
　　- Acceleration[g]为加在敏感轴上的地球加速度。

　　图 2:  测量原理

　　角度Φ通过下面公式计算：

　　AngleΦ= arcsin ((Vout – Bias) / (1g x Scale_factor))

　　在这里Φ是角度。

　　可作为倾角传感器的变电容加速度传感器

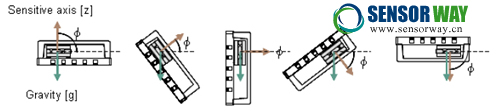

　　通过重力加速度旋转可使加速度传感器产生正弦输出信号。图3显示了在各种地球加速度情况下，以加速度传感器MS9002.D为例子的示意图。

　　图 3: 在不同角度情况下的MS9002.D加速度传感器

　　使用MS9002.D测量倾角的例子

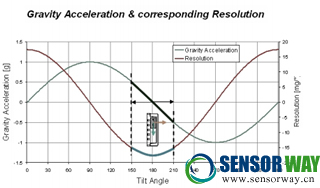

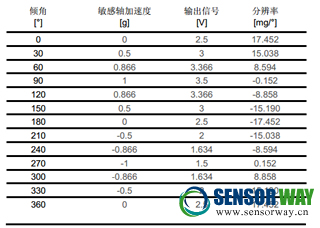

　　在本例中，加速度传感器围绕X轴或Y轴旋转360°。表一显示了相应的角度[°], 通过敏感轴得到的加速度[g], 输出信号 [V], 和分辨率[mg/°] 。从分辨率对角度的关系中，我们可以清楚地看到，尽管加速度传感器可以在 360°以上的范围内提供信号，它的最佳的工作区域是在0°和180°附近±30°的线性和对称区间。

　　倾斜/倾角传感器的选择

　　为了选择一个倾角感应应用的最佳加速度传感器，我们必须考虑各种特性。为了最精确地测量倾角，加速度计的短期和长期稳定性，迟滞性能，可重复性和低噪声输出等都是关键的参数。在短期和长期稳定性方面，Colibrys的MS8002和MS9002加速度传感器是市面上最好的产品之一(1)。对于±2g 满量程测量，测量误差小于2mg。这代表了小于0.1°的年稳定性。这些产品也能提供优异的零偏温度系数而无需补偿，（平均为 100μg/度或 0.007°/度，在±30 度之内），低迟滞性能和高重复性。总之，噪声和带宽的组合决定了倾斜传感器的分辨率或最小可测量的角度。Colibrys产品表现为低噪声水平（对于一个±2g 传感器， 典型值为 20mg/√Hz），因此，使得可测量角度的分辨率能达到0.001°(均方根(RMS)噪声为 1Hz 带宽)。

　　(1)   根据 IEEE 528-2001，一年期稳定性的定义是：打开/打开，放置在-55°C 和85°C，-40°C至125°C的温度循环中，-55°C至85°C经受无动力的扰动，震动和冲击

　　结论

　　近几年来，Colibrys 加速度传感器是一个成功的倾角传感器，并且被完美地集成到各种应用系统中，例如：罗盘校正，平台稳定，运输和钻井仪器。这些集成所取得的成功奠定了 Colibrys 公司在高分辨率倾角和倾斜传感市场的领导地位。
