特性

　　－　改善短期和长期稳定性
　　－　提高可靠性
　　

　　介绍

　　RS9000.B MEMS 加速度传感器系列是最新一代的 Colibrys 开环产品。本产品是惯性测量和高稳定性倾斜测量中的一个重大突破。

　　RS9000.B 是一个基于新型 MEMS 元件的加速度传感器。该产品使用了Colibrys 的最新技术，其设计针对零偏，标度因数和轴对准稳定性，并提高了振动校正性能以及增强了温度特性。

　　RS9000.B 是一个基于新型 MEMS 元件的加速度传感器。该产品使用了Colibrys 的最新技术，其设计针对零偏，标度因数和轴对准稳定性，并提高了振动校正性能以及增强了温度特性。

　　为了其长期稳定性，该 MEMS 元件使用一个开环的电子接口。这个集成电子器件提供了一个加速度的比率式输出电压，以及一个与温度成比例的输出，以便在系统层面上实现进一步的温度补偿。它在单电源电压下（2.5V 和 5.5V 之间）工作，具有低电流消耗（<0.5 毫安在5V）。当电源电压是 5V 时，满量程加速度的输出是一个在 0.5V - 4.5V 之间变化的比率式模拟电压。

　　为确保产品的全密封性，该传感器采用独立的 20 引脚 LCC（LCC20）陶瓷封装。它与 MS9000.D 系列产品在外形设计与形状上完全兼容。它可以在-55°C 至 125°C 温度范围内工作，并能承受高达 1000G，半正弦波，0.15 微秒的冲击，而不降低性能。抗冲击能力高达4000g，半正弦波，0.2 微秒（单次冲击模式）。欲了解更多的技术信息，请参阅相关的数据表。

　　参考电压 VAGND

　　为确保 RS9000 产品拥有最好的稳定性，该传感器的参考电压（VAGND）是在 LCC 封装的外部产生的。因此，在设计这个节点时应该特别地注意。此节点表示电路中使用的内部参考电压，而 VAGND 的任何漂移将会导致输出信号（Vout）的更大漂移。因此，这个节点的稳定控制应尽可能地精确，通常在整个产品寿命中小于 5µV。

　　Colibrys 提出了一个可能的解决方案，并在评估板上实施了质量认证。该方案使用了一个超高精度电阻分压器来产生这个外部参考电压VAGND。该分压器本质上是比率式电压，稳定性比通常在 2ppm 以内。

　　精密电阻分压器

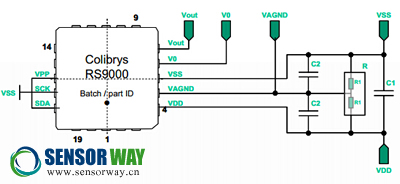

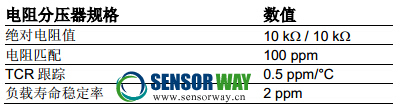

　　为了获得所需的 VAGND 性能，每个 10kΩ需要两个精确匹配的电阻和必须平行地连接着两个 C2 电容，如下图。在 LCC20 封装中，电容器和电阻器的安放都必须尽可能地靠近 LCC20 封装。电阻是由 Colibrys 公司将其装在 RS9000.B 评估板上进行质量认证后选定的，它就是放在一个包装袋中的两个精确电阻。该器件必须具有以下特点：

　　选定的双电阻是以下 Vishay 的组件：

　　-  VFCD1505，综合施工（Z 箔），10KΩ/10KΩ，10KΩ / 10KΩ, 绝对值 0.01%, 比率 0.01%.

　　当差分测量传感器的输出时（VOUT-VAGND），需要关注节点 VAGND 的电流。它应该低于 0.1na，以避免节点VAGND 的不稳定性引起输出信号（Vout）不稳定。

　　因此，我们建议连接一个缓冲器到这个节点上，使其零偏电流低于这个数值。 如果该电流大于 0.1nA，它会对零偏值和零偏稳定性产生不利影响。
