摘要：

　　本文介绍了应用有机高分子压电材料聚偏氟乙烯（PVDF）制作的压电传感器和结合电子线路进行的心音监测试验。压电薄膜传感器的设计利用了阻抗变换器，使 PVDF膜的高阻抗输出变为低阻抗输出，输出阻抗为3kW左右，并在后续电子线路中设计了高信噪比的放大电路，可对信号进行有效的放大；配合单片机、存储 器等芯片技术研制出初步监测心音心电信号的监测系统，能进行心音心电信号数据的采集、传送、处理。实验表明，该薄膜传感器与整机之间结构、性能完全匹配， 该心音心电监测系统能够准确监测人体心音心电信号。

一、引言

　　心脏疾病是造成病残和死亡的常见疾病，在发达国家中，心血管系统疾病已成为最为常见的疾病和致死的重要原因，而随着我国人口老龄化，心血管疾病的比例也一年比一年高。

　　心血管诊断除了临床外，主要依靠医疗器械。心电和心音是检测心血管疾病的两种不同的手段，心电主要应用于心率失常及心肌缺血的定性与定量分析诊断，心血管药 物的疗效评价。心音图能够有效的弥补心脏听诊的不足，将心脏听诊不能记录的心音信号或不容易分辨的信号用图形的形式记录下来，供医生分析使用[1]。心音图结合心电图，能够大大提高心血管疾病的鉴别和诊断水平，对于了解心血管功能，选择治疗，判断病理以及研究某些疾病的机理都提供了很有价值的资料，应用日益广泛。

　　对人体微弱生理信号的有效采集和处理一直是医疗器械领域的研究热点。目前有多种用于人体微弱信号采集的传感器，如压电陶瓷传感器、多普勒效应传感器等，但在结构和成本上 都存在一定的问题。目前有一种采用新型高分子压电材料聚偏氟乙烯研制的压电薄膜传感器，其结构简单，灵敏度高，能准确测量微弱的人体信号。我们将其应用于对人 体心音信号的采集，研制了两通道的综合微型记录仪，分别动态记录心音信号和心电信号。实验表明，该薄膜传感器与整机之间结构、性能匹配，该心音心电监测系 统能够比较准确地监测分析人体心音心电信号，为系统以后的产品化奠定了基础。

二、压电薄膜传感器的设计

　　PVDF压电薄膜是一种新型的高分子压电材料，在医用传感器中应用很普遍[2，3]。它既具有压电性又有薄膜柔软的机械性能，用它制作压力传感器，具有设计精巧、使用方便、灵敏度高、频带宽、与人体接触安全舒适，能紧贴体壁，以及声阻抗与人体组织声阻抗十分接近等一系列特点[4]，可用于脉搏心音等人体信号的检测。脉搏心音信号携带有人体重要的生理参数信息，通过对该信号的有效处理，可准确得到波形、心率次数等可为医生提供可靠的诊断依据。

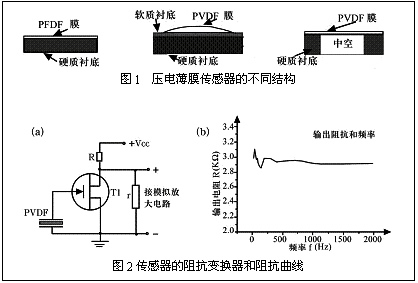

　　压电薄膜传感器的设计主要考虑了传感器的灵敏度和信噪比，根据测量信号的频率和响应幅度，我们设计薄膜传感器的结构有如同图1所示的几种。在采集人体心音 的信号时，由于心音的频响范围较宽，同时其输出的物理信号值也很微弱，采用硬质衬底和中空的设计。这样可以提高传感器中薄膜在收到心音信号时的形变量，从 而提高信号强度。这样结构设计的缺点是结构不牢固，使用时间长了需要校正。

　　PVDF压电薄膜的压电常数一般为D33=15×10-12C/N，g值比较高，但是具有很高的内阻抗，一般高达1012Ω， 制作出的传感器的输出阻抗较大，不利于后面的信号采集和放大。为防止信号的衰减，我们采用高输出阻抗的场效应管作为阻抗变换器，即为测量系统的前置电路。 我们利用结型场效应管的高输入阻抗的特点，根据其静态工作点设计阻抗变换器，如图2(a)所示，传感器获得的人体信号经过阻抗变换器后，得到可靠的低阻抗 的输出信号。其输出阻抗如图2(b)图所示。可以看出，在信号频率变化的情况下，传感器的输出阻抗保基本保持不变。

三、心脏监测系统硬件

　　整个硬件系统可以分为三个部分：信号的采集部分、信号的处理控制部分、信号的输出部分。信号的采集包括心音传感器、心电电极、阻抗变换电路、滤波器、同相放大器和模数转换电路。信号的处理控制部分主要由8031单片机完成，信号的输出由8255芯片完成。

　　1、信号采集部分

　　心音和心电综合检测系统的信号拾取包括心电和心音信号的拾取，鉴于二者的产生机理不同，该部分由心电电极和心音传感器组成。心电电极我们采用市售的普通一次性心电电极，心音传感器采用我们自己研制PVDF压电薄膜传感器。

通过压电薄膜传感器采集的心音信号强度仅有几个毫伏的数量级，需要对信号进行放大，我们利用一种高共模抑制比、高输入阻抗的运算放大器，利用电路的高度对称 性，来控制放大倍数。心电放大单元包括输入缓冲电路、高共模抑制比高增益差动放大器、低通滤波器、QRS波检测电路等部分。

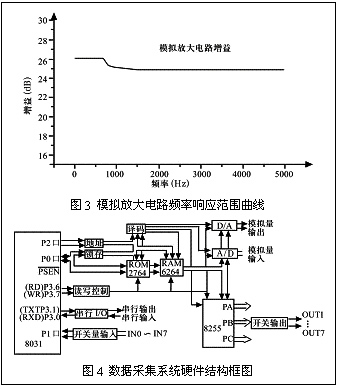

　　图3是我们的设计的前两级放大电路的频率响应图谱。从图中可以看出来，在包括心音和心电信号的很大的一个宽频率范围内，电路能够对信号有效放大，并且其增益基本相同。有效的减少了由于基线和信号放大不均所造成的误诊和漏诊。
数据采集系统是很多应用领域中不可缺少的部分。它是实时采集与温度、湿度、压力、流量、速度等有关的连续变化的模拟量信号，通过模/数转换器把这些模拟信号变成数字信号或直接采集代表某些状态特性的开关量，送计算机进行处理。我们的数据采集系统的硬件结构如图4所示。

　　图4中，译码器用最高3位进行译码。它的输出分别作为ROM、RAM、通道地址锁存器、模/数转换器、数/模转换器、8255等片选信号。系统配置8K字 节的EPROM监控程序，实现系统自检、输入/输出驱动；提供扩展8K字节RAM的能力。8路开关输入量通过光隔离器件后，直接连到P1口的8位。8路开 关输出接口到8255P的B通道。8模拟输入通道连接到模拟开关，用软件控制切换，分时使用一片模/数转换器。模拟输出通道采用带输入数据缓冲器的数/模 转换芯片。系统直接使用8031片内的串行输入、输出功能作为全双工的串行输入、输出口。

　　数据的采样是依据采样定理，采样定理可以描述为：只要采样频率大于模拟信号中最高频率分量频率的两倍，则模拟信号中所包含的全部信息，也包含在它的采样值 中。根据这个定理我们可通过模/数转换器，定时(满足采样频率大于模拟信号最高频率)对检测波形进行采样，得到的采样数据（携带有检测波形的全部信息）可 保存在存储器中，来实现波形的存储和输出。我们使用8位逐次逼近式A/D转换器AD0804，采用差动双端模拟输入。AD0804的WR信号控制三态门， 实现数据输出线与系统数据线的连接。

  2、信号处理控制部分

　　信号处理控制器，该控制器由8031单片机完成。

　　压电传感器获得通道一（心音）数据、心电电极获得通道二（心电）数据后，通过模拟电路先对其放大，后对其模拟信号进行整形，转化为脉冲形式（开关量）。利用 8031单片机中的两个定时器/计数器T0和T1分别工作于定时和计数方式，对心音心电波形整形后的脉冲进行计数，然后通过软件计算脉搏心率每分钟跳动次 数，并根据软件分析心电心音数据相关的量。

  3、信号的输出部分

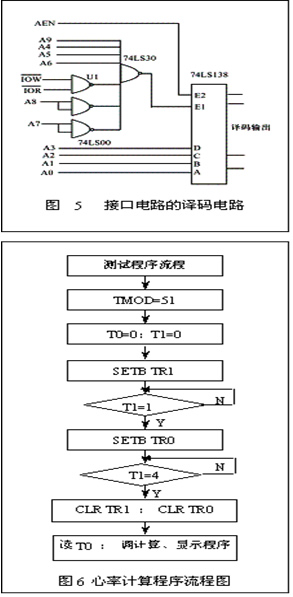

　　信号的输出部分包括接口电路和显示。接口电路部分采用了可编程输入输出接口片子8255，通过它可直接将CPU总线接向外设。我们选用8255的能输入/输 出方式，完成微型记录盒与PC机数据传送。为了方便计算机正确地找到该接口电路，赋予8255接口特定的地址，通过口地址译码确定接口电路地址。译码电路 如图5所示。选择采用数据查询式传送方式向外界传送数据，其优点是当CPU与外部过程不同步时，也可以很好地解决CPU的时序和I/O端口的时序之间的配 合问题，从而不同外设的状态信息，可以使用同一端口，而使用不同的位就行。结果显示部分由液晶显示块显示。选用点阵式液晶显示块显示心音和心电中心脏跳动 次数及记录仪的工作时间、状态等。

四、心率计算程序

　　计算程序中，根据实际测量精度，选择单片机定时器/计数器T0作为定时器，而定时器/计数器T1作为计数器，且都工作于16位计数器操作模式0为定时器时，选取定时时间为5ms，另设定一计数器CR。根据公式：（216-X）×T1=T2计算出X值。其中T1为一个机器周期时间，T2为定时时间。首先设定模式控制字，接通T1计数器，当外部脉冲的第一个下降沿到时即TL1=1时，T0开始计数，当其溢出产生中断时，CR开始计数，直到TL1=4时，T0、T1停止计数，读取寄存器值，计算最终结果。简单的程序流程图如图6。

五、结果讨论

　　利用高分子压电材料聚偏氟乙稀研制成压电薄膜传感器应用于心音心电监测系统，能够准确不失真的采集人体微弱的心音脉搏信号。该薄膜传感器与心音心电整机之间 结构、性能匹配，通过实验，本心音心电监测系统可以初步监测人体的心音心电信号，该系统将应用于临床试验，预计不久将可能推广应用。

参考文献：

　　[1] 徐成斌. 心音图学[M]. 科技出版社.1982：1～4
　　[2] 罗山鹰，娄文忠. 一种用于人体脉搏的信号采集系统[J].系统与开发，2001,20(2):57-58
　　[3] 张雨，王清海，崔剑等. 聚偏氟乙稀压电薄膜研究进展[J]，工程塑料应用，2003，31（8）：62－64
　　[4] 周洋，万建国，陶宝祺. PVDF压电薄膜的结构、机理与应用[J]. 材料导报，1996,5:43-47

Piezoelectric-Film Sensor And Its Application In The Heart Monitoring System
Abstract: The design and application of heart monitoring system of PVDF film piezoelectric sensors are presented. With the impedance converter, the piezoelectric film can detects the heart sounds in wide frequency spectrum. The amplifier increases the signals with flat frequency response. Using the detecting system designed with the microprocessor and flash memory, data is transported and recorded automatically. According to our experiment, the system analyzes the data well and truly. It is helpful in monitoring man’s heart.
Keywords: PVDF Piezoelectric film; impedance converter; phonocardia sensor

作者简介：

  刘欣，暨南大学在读硕士，研究方向为功能薄膜材料
  唐振方，暨南大学物理学院，研究方向为功能薄膜材料
