一、引言

　　Pt电阻温度传感器由于精度高、稳定性好、可靠性强、寿命长，所以广泛应用于气象、农林、化纤、食品、汽车、家用电器、工业自动化测量和各种实验仪器仪表等领域。研制开发高性能价格比的测试系统，不仅可为生产商提供必要的测试工具，还可为温度传感器的可靠性研究提供有效的手段。本文介绍了Pt电阻温度传感器测试系统的多通道信号调理模块的原理及电路设计。

　　二、信号调理模块的构成及工作原理

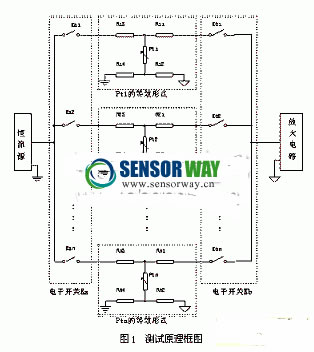

　　Pt膜温度传感器测试系统信号调理模块的基本原理如图1所示，整套测试系统一共有n个单元测量电路，能实现传感器的多通道测量。每个单元测量电路采用四线制的方式进行设计，而这种四线制的结构中需要一个精密的恒流源;此外，由于单元测量电路的输出信号较弱，还需要将输出信号进行直流放大，放大后再进行A/D转换。为了提高测量精度，减小测量时外围电路带来的误差，本设计采用了多路电子开关Ka，使得n路单元测量电路共用一个0.5mA的精密恒流源，同时使 n路单元测量电路共用一个放大电路，即在对Pt温度传感器进行测量时，只有当电子开关组Ka和Kb组的第n个开关同时接通时才能够选中第n个Pt温度传感器并对其进行参数的测量。

　　本系统采用了32个八选一的多路开关器件CD4051和两个74LS138组成电子开关阵列，实现了对128个通道控制，可选择128个Pt电阻中任意一个进行测试。测量电路所测得的Pt电阻传感器两端的电压经过放大电路后进入MSP430单片机的进行A/D转换。

　　三、恒流源的设计

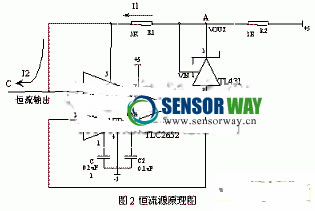

　　恒流源原理如图2所示[3、4]。本测试系统恒流源的电流值定为0.5mA，此电流值定为0.5mA主要有以下两个原因：

　　(1)、如果恒流源的电流值过大，电流在流过Pt电阻时产生的热量会影响测试精度。根据经验，电流值不能大于1mA;

　　(2)、如果恒流源的电流值过小，在测试时输出的信号就会很小，为了使测量的信号满足A/D的要求就必须加大放大电路的放大倍数，这样就加大了系统的误差。综合考虑上述两个原因，本系统中恒流源的电流值定为0.5mA。恒流源电路设计中使用了TLC2652高精度斩波稳零运算放大器[2]和电压基准源TL431。 TLC2652斩波稳零的工作方式使其具有优异的直流特性，失调电压及其漂移、共模电压、低频噪声等特点。TL431是一个有良好的热稳定性能的三端可调的电压基准源，它的输出电压可以在2.5V到36V范围内设置。

　　在设计恒流源时，电压基准源TL431使得A、B两端的电压为2.5 V，B点与TLC2652的3脚的电位相等，而TLC2652的3脚与其2脚虚短，即3脚与2脚的电位相等，也就相当于B点与TLC2652的2脚电位相等，即R1两端的电压与A、B两端的电压相等，也为2.5V，从而可以计算出流过R1的电流I1为0.5mA。TLC2652的2脚与其3脚虚断，也就是说TLC2652的2脚没有电流输出，所以有I2=I1。换言之就是我们在C处得到0.5mA的恒流输出[4、5]。

　　四、放大电路的设计

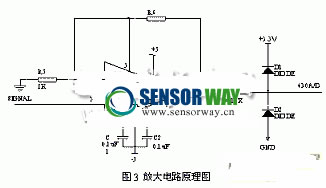

　　由于所测出的Pt电阻温度传感器两端的电压信号较弱，所以此电压在进行A/D转换之前必须经过放大电路(如图3所示)的放大。
