近期，Samsung Galaxy S5上市的同时推出了第一款具有健身追踪的可穿戴设备Gear Fit，为消费者带来了另一款重量级的穿戴式产品，上海微技术工研院（SITRI）为您带来该款产品最新分析。

　　随着穿戴式技术越来越受到广大用户的关注，国内外多家厂商开始涉足可穿戴式领域，如Fitbit、Jawbone、华为以及360儿童卫士等，手机业风向标Apple公司也正在积极研发其首款可穿戴式产品iwatch，然而就在Apple iwatch还未上市之际，手机业另一巨头Samsung公司已经抢先一步开始进军可穿戴式设备领域，在去年推出了Gear之后，于今年Samsung Galaxy S5上市的同时推出了第一款具有健身追踪的可穿戴设备Gear Fit。它具有跟踪用户锻炼，计步，监测心率以及即时通知等功能，并可与Samsung手机设备通过蓝牙进行数据同步，以便帮助用户更好的了解和改善自己的健康状况。

　　Samsung Gear Fit的内部构造如何？它使用了哪些传感器？现在为大家一一解析。

　　外观设计与包装

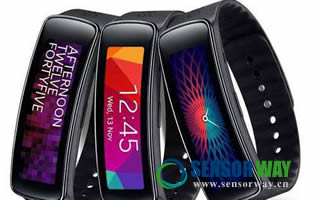

　　Samsung Gear Fit采用了Galaxy系列一贯使用的包装风格，打开包装盒，可以看到Gear Fit和相关配件说明书等都整齐的安放在盒内。主品Gear Fit采用了Samsung自己生产的曲面显示屏且具有触控的功能，这使整个产品外观显得更简约时尚。

　　传感器

　　Gear Fit使用了2颗传感器，一颗6轴陀螺仪与加速度计，另一颗为心率传感器。

　　与Samsung Galaxy S5一样，采用了InvenSence公司的传感器MPU6500，它集成了3轴陀螺仪及3轴加速度计。InvenSence采用体硅工艺，MEMS芯片及ASIC芯片集成在3.0mm x 3.0mm x 0.9mm尺寸的封装内。

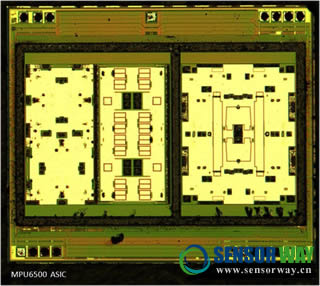

　　陀螺仪与加速度计MPU6500 ASIC芯片全图：

　　MPU6500的MEMS Sensor芯片采用InvenSense的 Nasiri工艺，该工艺能够与标准CMOS工艺紧密结合，并且使用体硅技术实现主要MEMS结构。ASIC芯片与MEMS芯片采用晶元级铝锗建合。

　　心率传感器

　　Samsung Gear Fit在使用的测量心率功能时，只需将手环戴在手上启动监测功能并保持数秒的静止即可读取监测结果。实现该功能的心率传感器，并非使用和Galaxy S5相同的Maxim公司产品，而是使用了Analog Deivce公司的产品，该芯片封装尺寸为5.0 mm x 2.8 mm x 1.1mm，该芯片包含了2颗独立Die，分别是ASIC和Sensor。

　　Samsung Galaxy S5中采用的心率传感器芯片Maxim MAX86900，该芯片将传感区域与ASIC控制电路集成在一颗芯片中。而Gear Fit使用的ADI公司生产的心率传感器，AISC和传感器分布于独立的两颗die，封装在同一个封装内。
