信号采集

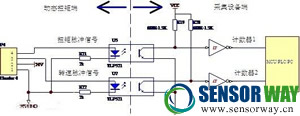

  频率输出信号的信号采集频率信号输出时，与后续的信号采集设备的建议接口电路如图所示

频率信号采集

　　电流或电压输出信号的信号采集如图所示。

电流电压信号采集

　　信号输出

　　1、方波信号、脉冲信号：

　　
　　扭矩传感器的标准信号输出是频率信号，即5-15KHz；为了适应客户需求，无需外置模块，与原始输出电路整合设计直接输出4-20mA、0-20mA、1-5V、0-5V模拟信号，方便客户采。

　　2、扭矩信号处理形式：

　　扭矩传感器输出的频率信号送到频率计或数字表，直接读取与扭矩成正比的频率信号或电压、电流信号。

　　扭矩传感器的扭矩与频率信号送给单片机二次仪表，直接显示实时扭矩值、转速及输出功率值及 RS232通讯信号。

　　直接将扭矩与转速的频率信号送给计算机或 PLD进行处理。
