使用环境

　　扭矩传感器应安装在环境温度为0℃ ～ 60℃，相对湿度小于90%，无易燃、易爆品的环境里。不宜安装在强电磁干扰的环境中。

　　1、安装方式

　　(1) 水平安装:如图1所示:

　　(2) 垂直安装:图2所示:

　　2、连接方式： 扭矩传感器与动力设备、负载设备之间的连接

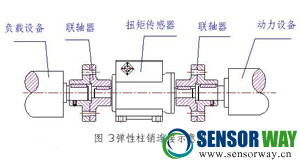

　　（1）弹性柱销联轴器连接如图3所示，此种连接方式结构简单，加工容易，维护方便。能够微量补偿安装误差造成的轴的相对偏移，同时能起到轻微减振的作用。适用于中等载荷、起动频繁的高低速运转场合，工作温度为-20-70℃。

　　（2）刚性联轴器连接如图4所示，这种连接形式结构简单，成本低，无补偿性能，不能缓冲减振，对两轴的安装精度较高。用于振动很小的工况条件。

　　3、安装要求：

　 （1） 扭矩传感器可水平安装，也可垂直安装。

　 （2） 如图11、12所示，动力设备、传感器、负载设备应安装在稳固的基础上，以避免过大的震动，否则可能发生数据不稳，降低测量精度，甚至损坏传感器。

　 （3） 采用弹性柱销联轴器或刚性联轴器连接。

　 （4） 动力设备、传感器、负载设备轴线的同心度应小于Φ0.05mm。

　　注意事项

　　1.安装时，不能带电操作，切莫直接敲打、碰撞传感器。

　　2.联轴器的紧固螺栓应拧紧 ,联轴器的外面应加防护罩，避免人身伤害。

　　3.信号线输 出不得对地 ,对电源短路,输出电流不大于10mA· 屏蔽电缆线的屏蔽层必须与 +15V电源的公共端（电源地）连接。
